Приточно-вытяжная установка с осушителем и рекуператором Breezart 6000 Pool Pro

Приточно-вытяжная установка с осушителем и рекуператором Breezart 6000 Pool Pro

приточно-вытяжная установка с осушителем и рекуператором

Указанная цена рекомендована производителем.

Производительность:
6000 м.куб./час
Площадь бассейна:
120-160 м кв
Дополнительные модули:
Осушитель + рекуператор
Комплектация:
  • Рекуператор пластинчатый полипропиленовый
  • Осушитель (тепловой насос)
  • Смесительный узел водяного нагревателя
  • Фильтр класса G4 на входе притока
  • Фильтр класса G4 на входе вытяжки
  • Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной
  • Воздушный клапан на выходе вытяжки, с электроприводом, с возвратной пружиной
  • Встроенная цифровая автоматика
  • Пульт управления с сенсорным дисплеем
  • Термо- и шумоизолированный корпус
  • Вентилятор EBMPapst серии EC (инверторный)

Описание

Breezart 6000 Pool Pro разработана для обеспечения комфортного микроклимата в помещениях бассейнов при любых погодных условиях с минимально возможным расходом энергии. Эти модели могут осушать, нагревать, вентилировать и охлаждать воздух, причем осушение производится как дозированной подачей сухого наружного воздуха (наиболее эффективно в холодное время года), так и с помощью конденсационного осушения (холодильной машины) - это позволяет поддерживать комфортные условия даже при жаркой и влажной погоде.


Технические характеристики:



Тип приточно-вытяжная установка с рекуператором,
водяным нагревателем и контуром осушения для бассейна
Площадь зеркала воды бассейна 120-160 м2
Максимальная потребляемая мощность 8,8 кВт
Напряжение питания 380В

Автоматика

Функции и возможности вентустановок:

  • Рециркуляция.
  • Вентиляция.
  • Осушение.
  • Охлаждение
  • Нагрев с рекуперацией.
  • Переключение Рабочего / Дежурного режимов.
  • Режим проветривания.
  • Подогрев воды в бассейне
  • Автоматический сдвиг уставки температуры воздуха
  • Автоматический сдвиг уставки влажности воздуха

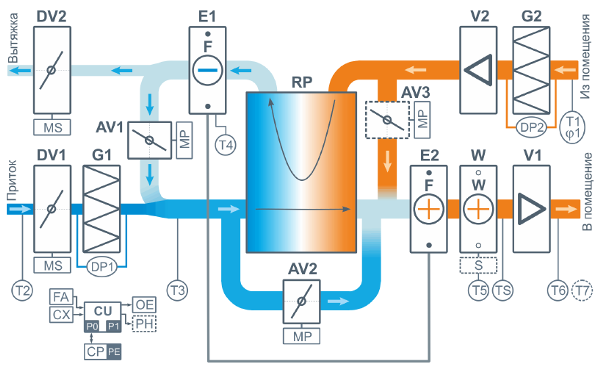

Схема установки

схема Breezart 6000 Pool Pro

J Гибкая вставка или жесткий выход (на схеме не показаны)
DV1 В.К. притока с приводом с возвратной пружиной
DV2 В.К. вытяжки с приводом с возвратной пружиной
AV1 В.К. смешения с приводом с пропорц. упр.
AV2 В.К. байпаса с приводом с пропорц. управлением
AV3 В.К. рециркуляции с приводом с пропорц. управлением (может не быть)
G1 Возд. фильтр притока
G2 Возд. фильтр вытяжки
W Водяной нагреватель
S Смесительный узел
V1 Вытяжной вентилятор
V2 Приточный вентилятор
E1 Испаритель модуля DH
E2 Конденсатор модуля DH
RP Пластинчатый рекуператор
DP1 Датчик загрязнения фильтра притока
DP2 Датчик загрязнения фильтра вытяжки
TS Термостат обмерзания водяного калорифера
T1 ?1 Цифровой датчик температуры и влажности воздуха в помещении бассейна
T2 Датчик температуры наружного воздуха
T3 Датчик температуры воздушной смеси на входе в рекуператор
T4 Датчик температуры испарителя
T5 Погружной датчик температуры обратной воды
T6 Датчик температуры приточного воздуха
T7 Датчик температуры воды в бассейне (опция WH)
CU Система цифровой автоматики, P0 и P1 - порты RS-485 (ModBus RTU)
CP Пульт управления, PE - порт Ethernet для удаленного управления
FA Вход «сухие контакты» для пожарной сигнализации
CX Вход «сухие контакты» для внешнего управления (вкл. / выкл.)
OE Выход «сухие контакты» Авария
PH Выход 0/220В для подключения внешнего насоса
фреоно-водяного теплообменника (опция PH) или подачи сигнала на котел
для переключения его на повышенную мощность (опция).
